QMS-300 i QMS-400
WYMIENNIKI C.W.U. z dwiema wężownicami do systemów solarnych. |
Zasobniki typu QMS-300 i QMS-400 są urządzeniami przeznaczonymi do wytwarzania ciepłej wody użytkowej przystosowanymi do współpracy z systemem solarnym.
Posiadają dwie wężownice spiralne.
Zbiornik zabezpieczony jest przed korozją najwyższej jakości emalią ceramiczną, a dodatkowo dużą anodą magnezową.
| Typ |
QMS
- 300
|
QMS
- 400
|
|||
| Pojemność znamionowa (l) |
300
|
400
|
|||
| pojemność użytkowa (l) |
280
|
375
|
|||
| Maksymalne
ciśnienie w wężownicy(MPa) |
2,5
|
||||
| Maksymalne
ciśnienie w zbiorniku (MPa) |
1,0
|
||||
Powierzchnia
wymiennika c.o. (m ) |
0,65
|
||||
| Powierzchnia
wymiennika do kolektora słonecznego (m) |
1,6
|
||||
| Pojemność wężownicy c.o. (górnej) (l) |
3,8
|
||||
| Pojemność wężownicy systemu solarnego (dolnej) (l) |
9,4
|
||||
| Maksymalna
temperatura w wężownicy (°C) |
110
|
||||
| Maksymalna
temperatura w zbiorniku (°C) |
95
|
||||
| Maksymalny przepływ przez wężownicę (l/h) |
1950
|
||||
| Maksymalny opór przepływu wody (mbar) |
140
|
||||
| Wydajność
c.w.u. 80/10/45 (l/h) |
850
|
||||
Długość
anody magnezowej  33
mm (mm) |
425
|
520
|
|||
| Masa kg |
160
|
215
|
|||

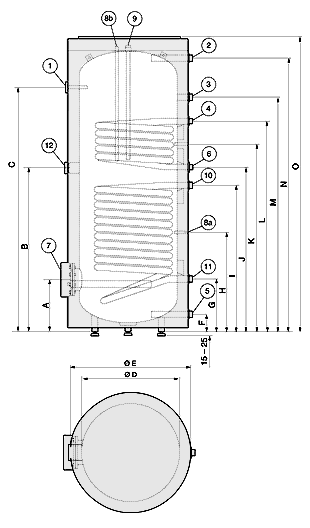

Budowa wymiennika:
| 1. | Termometr |
| 2. | Wylot c.w.u. 1 |
| 3. | Króciec cyrkulacji 3 |
| 4. | Wlot wymiennika c.o. 1 |
| 5. | Wlot zimnej wody użytkowej 1 |
| 6. | Wylot wymiennika c.o. 1 |
| 7. | Otwór
rewizyjny 274/115 |
| 8a. | Osłona
termostatu systemu solarnego
10 mm |
| 8b. | Osłona
termostatu systemu c.o.
12 mm |
| 9. | Anoda
QMS 300
33 mm QMS 400
33 mm |
| 10. | Wlot wymiennika solar 1 |
| 11. | Wylot wymiennika solar 1 |
| 12. | Króciec do przyłączenia grzałki elektrycznej 11 |
 |
| 1. | Zasobnik |
| 2. | Zawór bezpieczeństwa |
| 3a. | Cyrkulacja |
| 3b. | Króciec odprowadzający c.w.u. |
| 4. | Króciec doprowadzający czynnik grzewczy (c.o.) |
| 5. | Doprowadzenie wody użytkowej |
| 6. | Króciec odprowadzający czynnik grzewczy (c.o.) |
| 8a. | Czujnik temperatury sterujący systemem solarnym |
| 8b. | Czujnik temperatury sterujący systemem c.o |
| 8c. | Kolektor słoneczny |
| 10. | Króciec doprowadzający czynnik grzewczy (system solarny) |
| 11. | Króciec odprowadzający czynnik grzewczy (system solarny) |
| 13. | Sterownik |
| 14. | Pompa cyrkulacyjna |
 |
UWAGA!!! Montaż urządzenia powinien być dokonywany przez osoby posiadające odpowiednie kwalifikacje. Instalacja musi być wykonana zgodnie z wymaganiami odpowiednich norm.
| QMS - 300 |
QMS
- 400
|
||||
|
A
|
283 | 315 | |||
|
B
|
883 | 883 | |||
|
C
|
1308 | 1308 | |||
|
D
|
530 | 600 | |||
|
E
|
650 | 725 | |||
|
F
|
91 | 103 | |||
|
G
|
283 | 283 | |||
|
H
|
533 | 533 | |||
|
I
|
787 | 787 | |||
|
J
|
933 | 933 | |||
|
K
|
1083 | 1083 | |||
|
L
|
1227 | 1227 | |||
|
M
|
1308 | 1308 | |||
|
N
|
1472 | 1495 | |||
|
O
|
1587 | 1633 | |||
 |
